M8 Square Weld Nut

Quaeris clausores prefessionales, Xiaoguo®'s latest M8 Square Weld Nut fortasse tua specimen electionis. Idoneum est schedae latere posteriore metalli. Cum ligaturae externae insertis, non opus est ut partem posteriorem attingam. Ad clausuras clausuras genus clausuras aptissimum est.

Model:Q 371-1999

Mitte Inquisitionem

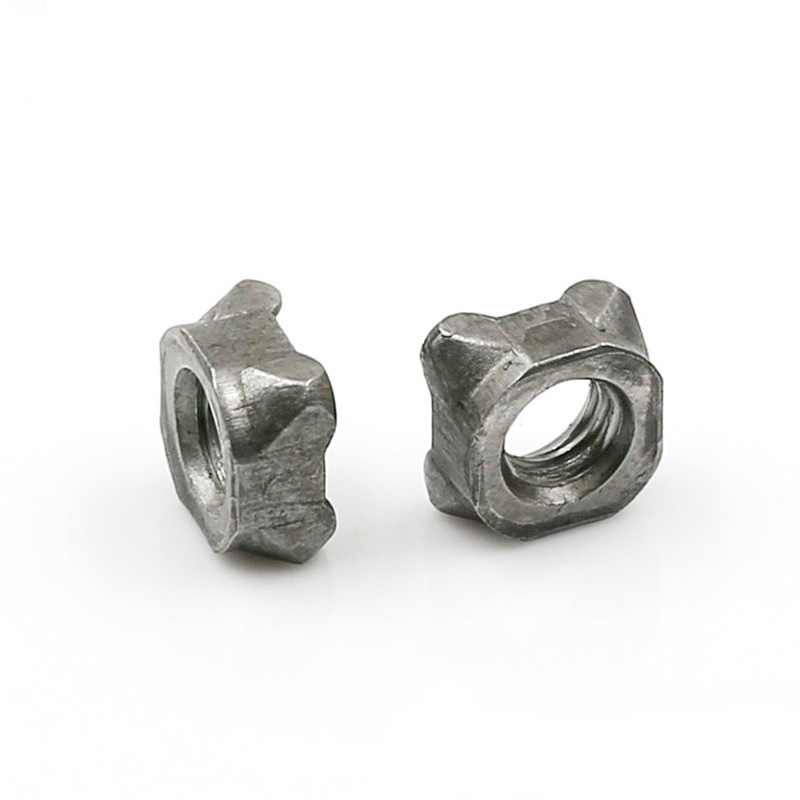

depictio producti

Vexillum et key dimensiones

M8 Square Weld Nut producitur stricte ad normam DIN 928:2013-12. Haec norma mensuras et technicas requisita designat pro nucibus glutino quadratis cum filis crassis vndique ab M4 ad M16 et stamina subtilia ab 8mm ad 16mm vagantibus. Gradus productum est gradus.

Parameter	Valor (mm)	tolerantia
Post speciem	M8 1.25	-
Latitudo extremis (s / sw)	14mm	±0.3
Diagonia latitudinis (e)	18mm	±0.6
Crassitudo totalis (m1 / h)	6.5mm	±0.3
Caput diametri (dk)	12.8mm	-
Altitudo attribuere punctum	1.0mm	±0.1
Concava punctum angulum	45°	±5°

M8 Square Weld Nut

Genus structuralis

M8 Square Weld Nux in duas species dividitur secundum utrum clavum situm habeat necne: genus pinnis et genus clavum instructum.

1）Non-piloted

Descriptio

Figura quadrata, latitudine laterum oppositorum 14mm. Ima superficies habet quattuor protrusiones hemisphaericas glutino aequaliter in quattuor angulos distributos, sine rectore fibulas. Ima superficies plana est, cum specificatione M8 1.25 et praecisione 6H.

Principium opus:

In glutino positio fit per fibulas electrode inferiore locante vel quadrata foramina in fabrica. Quattuor exsertiones simul in resistentia glutino liquescunt, nucleum pactionis uniformem efformantes.

Locum missiones:

Quando iam est M8 Square Weld Nux in foramine quadrato in workpiece vel cum positione certa est;

ars manualis glutino vel semi-automatico glutino adoptari potest.

Hoc aptum est applicationibus cost-sensilibus cum humilibus requisitis ad accurationem positionis.

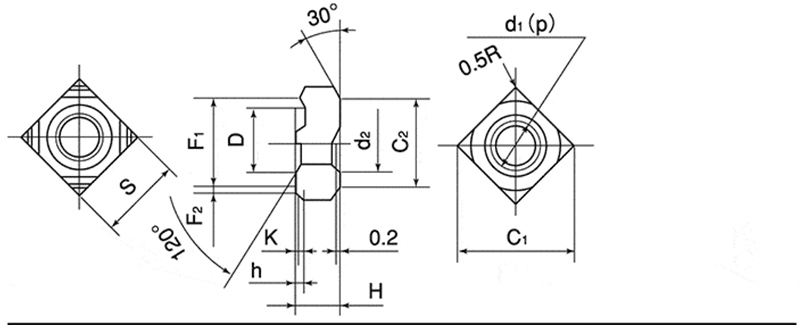

M8 Square Weld Nut

d	p	S		H		h		K	D
NominalDiameter	Pix	BasicDimension	tolerantia	BasicDimension	tolerantia	BasicDimension	tolerantia	BasicDimenson (Aproximate	BasicDimension	tolerantia
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

2）Piloted

Descriptio

Figura quadrata est, latitudine laterum oppositorum plerumque remanentibus ad 14mm. Quattuor anguli protrusiones in superficie ima una cum medio duce acus adsunt. Diameter paxillus rectoris est proprie 9.6mm vel 11.6mm (prout requisita mos). Altitudo clavorum ductoris 1.5mm, 2.0mm, vel 2.5mm, crassitudo materiae basi congruens. M8 1.25, cum accuratione 6H.

Principium opus:

Gubernator paxillus inseritur foramine praelibato positionis fabricae ad obtinendum accuratam positionem et ne M8 Quadratum Weld Nut ab evagatione in welding. Eodem tempore, dux clavus etiam efficenter obstat glutino spargit ab intrando foramine quodam modo filo.

Locum missiones:

Automated robot welding linea (altis positioning requisitis)

Cum workpiece non habet foramina quadrata et sola circum foramina collocatur

Applicationes, in quibus scoria glutino impediri debet, quominus stamina intercludantur
